實驗項目：

☆掌握靜態電阻、動態電阻的實驗測量方法，設 計實驗電路，選擇合理的電表接法，測量燈泡的伏安特性曲線；

   ☆掌握二極管的工作原理，設計電路測量發光二極管的正向伏安特性曲線；

   ☆測量發光二極管的正向閾值電壓，估算發光波長；

☆測量開關二極管、雪崩二極管、肖特基二極管、穩壓二極管伏安特性曲線。求出靜態電阻及動態電阻，分析穩壓二極管的單向導電特性和穩壓特性；

   ☆結合工程技術，研究二極管的應用，如：整流、穩壓、光電門等。

主要技術參數：

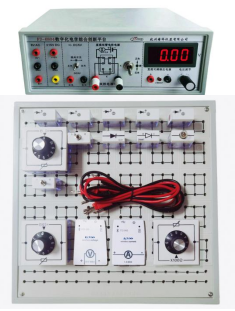

☆通用九孔電路插板，尺寸:35*30cm，根據實驗電路在其上任意拼插元件盒成實驗電路；

☆交直流電源：

1）可調恒壓源：0～15V 連續可調，I ≤1.0A， 三位半數顯，帶數據采集接口（8-pin 接口，數據實時采集）；

2）5V 直流電壓輸出：輸出電壓 5V±1%，I ≤ 1.0A，帶輸出換向開關，可切換輸出電壓的正負極；

3）雙 8V 交流電源輸出：兩路 8V 交流電壓輸出，I ≤1.0A，頻率 50Hz；

4）直流雙臂電橋電源3A1.5V，正反向控制；

☆包含單刀開關和電位器，待測二極管（包括開關二極管、雪崩二極管、肖特基二極管、穩壓 二極管，發光二極管），燈泡和光電三極管，導線若干，交直流電源，滑動變阻器， 電壓采集器，電流采集器；

☆采用香蕉插頭插座連線，接觸良好且方便；

   ☆實時采集數據與實時分析數據，采樣精度達到 0.5%。

   ☆電壓采集器電壓采集器（美國帕斯克PASCO）：

   1）雙量程：±30V，±5 V；分辨率：7mv（±30v范圍）；2mv（±5V范圍內）

   2）無線電壓傳感器與數據采集終端（電腦、平板或手機）通過藍牙連接，便于室外的實驗測量或者運動中的物體的電壓；高速USB采樣接口，最大采樣率100KHz；具有存儲數據功能；

   3）20kHz的藍牙®采樣率，藍牙5.2。

   ☆電流采集器（美國帕斯克PASCO）：

   1）雙量程：：±1A, ±0.1A ；分辨率：0.2mA (±1A 范圍); 0.02mA (±0.1A 范圍)

   2）無線電流傳感器與數據采集終端（電腦、平板或手機）通過藍牙連接，便于室外的實驗測量或者運動中的物體的電流；高速USB采樣接口，最大采樣率100KHz，具有存儲數據功能；

   3）1kHz的藍牙®采樣率，藍牙5.2

   ☆數據采集分析：

   1）支持通過 USB 或藍牙連接多種采集器。支持在線升級，具備數據表格、圖表、文本框、圖片框、數字表、視頻錄播、科學計算器、畫筆和數據導入/導出等多種功能，能夠實時采集和分析實驗數據。用戶可以設置采樣頻率（范圍從 0.1Hz 至 1000Hz），進行清零、設置記錄條件（基于測量或時間），以及對數據正負號執行反向操作。此外， 用戶能夠一鍵清除全部數據或選擇性刪除特定數據集；

2）允許用戶自由添加、刪除、重命名、鎖定或 解鎖工作簿。工作簿內的圖表和表格等元素可以快速布局于預設窗框，或通過自由拉伸進行個性化排布。設備管理功能能夠通過 USB 或藍牙快速識

別并顯示可連接的，并允許用戶對的量程、頻 率、清零等進行參數設置；

   3）實驗數據可以通過 USB 接口存儲到 U 盤，利用其他計算機進行數據化分析；

☆電學實驗可增加模塊升級實驗，豐富實驗內容

1）增加單臂電橋，雙臂電橋，非平衡電橋模塊可升級完成直流電橋實驗；

2）增加指針式電流表及電表改裝所需模塊，可升級完成電表改裝實驗；

3）增加示波器及信號發生器及所需模塊，可升級完成示波器原理及其應用實驗。
